Οm3n m37g μηχανική τσιμούχαλειτουργεί σχηματίζοντας ένα δυναμικό φράγμα μεταξύ του περιστρεφόμενου άξονα και του σταθερού περιβλήματος της αντλίας, εμποδίζοντας το υγρό διεργασίας να διαφύγει κατά μήκος του άξονα. Αυτή η στεγανοποίηση χρησιμοποιεί έναν κωνικό μηχανισμό ελατηρίου που εφαρμόζει σταθερή αξονική δύναμη για να διατηρεί την επαφή με την επιφάνεια σφράγισης, ενώ η δομή ελαστομερούς φυσούνας αντισταθμίζει την κίνηση του άξονα και την κακή ευθυγράμμιση. Η περιστροφική όψη στεγανοποίησης που είναι προσαρτημένη στο χιτώνιο του άξονα περιστρέφεται έναντι μιας ακίνητης όψης τοποθετημένης στην πλάκα στυπιοθλίπτη, δημιουργώντας ένα μικροσκοπικό διάκενο στεγανοποίησης που διατηρείται από την τάση του ελατηρίου και την ισορροπία υδραυλικής πίεσης. Αυτός ο αυτορυθμιζόμενος-σχεδιασμός εξασφαλίζει αξιόπιστη στεγανοποίηση σε διάφορες συνθήκες λειτουργίας χωρίς να απαιτούνται περίπλοκες ρυθμίσεις.
Εισαγωγή
Οι μηχανικές στεγανοποιήσεις είναι η πρώτη γραμμή άμυνας έναντι της απώλειας υγρών, της μόλυνσης και της αστοχίας εξοπλισμού στις λειτουργίες βιομηχανικών αντλιών. Για τους υπεύθυνους προμηθειών και τους μηχανικούς εγκαταστάσεων που χειρίζονται συστήματα φυγόκεντρων αντλιών, η γνώση του πώς λειτουργούν τα εξαρτήματα στεγανοποίησης επηρεάζει άμεσα το κόστος συντήρησης, τη λειτουργική απόδοση και τη συμμόρφωση με την ασφάλεια. Η μηχανική σφράγιση m3n m37g έχει γίνει γνωστή ως αξιόπιστη επιλογή σε χώρους όπως χημικές εγκαταστάσεις, εγκαταστάσεις επεξεργασίας νερού και γενικές βιομηχανικές ρυθμίσεις με λογικές θερμοκρασίες και πιέσεις.
Αυτός ο οδηγός απαντά στις πρακτικές ερωτήσεις που έχουν οι αγοραστές B2B όταν εξετάζουν διαφορετικές επιλογές σφράγισης για ενσωμάτωση OEM, αντικατάσταση συντήρησης ή χονδρική αγορά. Εξετάζουμε τις αρχές λειτουργίας, τις απαιτήσεις υλικών και τους παράγοντες εφαρμογής που επηρεάζουν τις επιλογές αγοράς. Αυτό σας βοηθά να επιλέξετε λύσεις στεγανοποίησης που ικανοποιούν τις ανάγκες απόδοσης, τα όρια τιμών και την αξιοπιστία της εφοδιαστικής αλυσίδας.

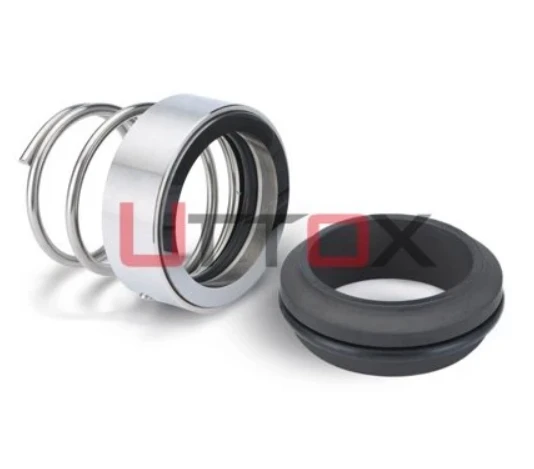

Κατανόηση της Μηχανικής Σφραγίδας M3N M37G: Προδιαγραφές και χαρακτηριστικά σχεδίασης
Core Design Architecture
Το πρότυπο DIN 24960 ακολουθείται από το μηχανικό στεγανοποιητικό m3n m37g, το οποίο διαθέτει ένα μόνο κωνικό ελατήριο που περιστρέφεται γύρω από το χιτώνιο του άξονα. Αυτό το σχέδιο ελατηρίου διαφέρει από τις ρυθμίσεις πολλαπλών-ελατηρίων επειδή απλώνει τη δύναμη κλεισίματος ομοιόμορφα γύρω από το ελατήριο, γεγονός που καθιστά λιγότερο πιθανό το ελατήριο να βουλώσει σε βρώμικα υγρά. Το τμήμα ελαστομερούς φυσούνας λειτουργεί τόσο ως δευτερεύον στοιχείο στεγανοποίησης όσο και ως εύκαμπτος σύνδεσμος που μπορεί να χειριστεί την αξονική κίνηση του άξονα έως και 3 mm. Αυτό καλύπτει τις διαφορές στις ανοχές εγκατάστασης και στη θερμική διαστολή.
Διαμορφώσεις υλικού και παράμετροι λειτουργίας
Τα υλικά στεγανοποίησης έχουν συνήθως καρβίδιο του πυριτίου (SiC) σε συνδυασμό με άνθρακα-γραφίτη ή καρβίδιο του πυριτίου. Αυτά τα υλικά έχουν βαθμολογίες σκληρότητας Mohs μεταξύ 9 και 9,5 και αντέχουν τη φθορά από την τριβή. Τα δευτερεύοντα στοιχεία στεγανοποίησης είναι κατασκευασμένα από ελαστομερή που είναι χημικά συμβατά και είναι είτε NBR, EPDM ή FKM.
Εύρος θερμοκρασίας: -20 βαθμοί έως +180 βαθμοί (ανάλογα με τον τύπο του καουτσούκ που χρησιμοποιείται)
Δυνατότητα πίεσης: Σε τυπικές ρυθμίσεις, μπορεί να χειριστεί έως και 1,0 MPa (10 bar)
Ταχύτητα άξονα: Μέγιστη ταχύτητα κίνησης 10 έως 15 m/s
Συμβατότητα με διάμετρο άξονα: 10 mm έως 80 mm σε όλη τη σειρά
Ο ωστενιτικός ανοξείδωτος χάλυβας (AISI 304 ή 316) χρησιμοποιείται για την κατασκευή μεταλλικών εξαρτημάτων που δεν σκουριάζουν σε ελαφρώς όξινες ή αλκαλικές συνθήκες. Ο σχεδιασμός με ελατήριο-διατηρεί την πίεση επαφής στις επιφάνειες στεγανοποίησης στα 0,2 έως 0,3 MPa, γεγονός που ελέγχει τις διαρροές και μειώνει τη φθορά του προσώπου.
Πρότυπα διαστάσεων και συμβατότητα αντλιών
Η έκδοση M37G αναφέρεται συγκεκριμένα στον σχεδιασμό του καθίσματος G9, το οποίο έχει εγκοπές που το εμποδίζουν να περιστρέφεται και τυπικά μεγέθη ουράς που λειτουργούν με περιβλήματα αντλίας από τις Grundfos, KSB και Allweiler, μεταξύ άλλων. Οι μετρήσεις του φακέλου εγκατάστασης είναι σύμφωνες με τα πρότυπα ISO 3069. Αυτό σημαίνει ότι οι περισσότεροι τύποι φυγοκεντρικών αντλιών που έχουν χαρακτηριστεί για γενική συντήρηση μπορούν να αντικατασταθούν απευθείας χωρίς να χρειάζεται να υποστούν διαφορετική μηχανική επεξεργασία.
Πώς λειτουργεί η μηχανική στεγανοποίηση M3N M37G σε συστήματα αντλιών;
Μηχανισμός στεγανοποίησης και συγκράτηση υγρών
Κάθε φορά που λειτουργεί η αντλία, το περιστρεφόμενο συγκρότημα (ελατήριο, χιτώνιο και περιστρεφόμενη όψη στεγανοποίησης) κινείται μαζί με τον άξονα, ενώ το σταθερό συγκρότημα (κάθισμα και όψη στεγανοποίησης) παραμένει στη θέση του στην πλάκα στυπιοθλίπτη. Η δύναμη του ελατηρίου και η υδραυλική πίεση στην περιοχή της φυσούνας κρατούν τις επιφάνειες στεγανοποίησης σε επαφή. Μέσω των υδροδυναμικών εφέ, ένα μικροσκοπικό φιλμ ρευστού πάχους περίπου 0,5 έως 3 μικρομέτρων σχηματίζεται μεταξύ των όψεων. Αυτή η μεμβράνη λιπαίνει τις επιφάνειες ενώ διατηρεί την ακεραιότητα της σφράγισης. Το πλάτος αυτού του φιλμ αλλάζει φυσικά με βάση τη θερμοκρασία, την ταχύτητα και την πίεση.
Το κυλινδρικό ελατήριο πρέπει να τυλιχτεί γύρω από τον άξονα έτσι ώστε να γυρίζει δεξιόστροφα όταν φαίνεται από το άκρο κίνησης. Αυτό γίνεται με τη χρήση δεξιών νημάτων-. Λόγω αυτής της εξάρτησης από την κατεύθυνση, το ελατήριο γίνεται πιο σφιχτό όταν περιστρέφεται, διατηρώντας την ίδια δύναμη συμπίεσης ακόμα και όταν τα πρόσωπα φθείρονται με την πάροδο του χρόνου. Η σχεδίαση προοδευτικού βήματος του ελατηρίου κατανέμει το φορτίο ομοιόμορφα σε όλη τη φυσούνα, γεγονός που σταματά τη συσσώρευση πίεσης που θα μπορούσε να προκαλέσει την αστοχία του ελαστικού πολύ σύντομα.
Αυτο-Δυνατότητα προσαρμογής υπό συνθήκες λειτουργίας
Η ελαστομερής φυσούνα κάμπτεται αξονικά ως απόκριση στις αλλαγές της πίεσης, διατηρώντας την όψη σφράγισης σε επαφή κατά τη διάρκεια των μεταβατικών περιόδων εκκίνησης και των αλλαγών φορτίου. Κατά τη λειτουργία, εάν η θερμοκρασία του άξονα αυξηθεί, η θερμική διαστολή αναγκάζει το συγκρότημα περιστροφής να κινηθεί αξονικά. Η φυσούνα προσαρμόζεται σε αυτή την κίνηση και το ελατήριο αλλάζει συμπίεση για να διατηρεί την πίεση του προσώπου στο σωστό επίπεδο. Οm3n m37g μηχανική τσιμούχαλειτουργεί καλά σε περιπτώσεις όπου η ροή αλλάζει ή υπάρχουν πολλοί κύκλοι έναρξης-διακοπής, επειδή έχει αυτήν τη δυνατότητα αυτο-αντιστάθμισης.
Βέλτιστες πρακτικές εγκατάστασης για βέλτιστη απόδοση
Το να βεβαιωθείτε ότι η εκροή του άξονα παραμένει κάτω από 0,05 mm TIR και η καθετότητα παραμένει εντός 0,1 mm σε όλο το μήκος του θαλάμου στεγανοποίησης είναι το πρώτο βήμα για μια σωστή εγκατάσταση. Πριν συναρμολογήσετε τη σφράγιση, πρέπει να καθαριστεί με ένα πανί που δεν αφήνει χνούδι-και με ένα κατάλληλο απορρυπαντικό. Όταν το ελατήριο τοποθετηθεί, θα πρέπει να συμπιεστεί σύμφωνα με τις προδιαγραφές του κατασκευαστή, οι οποίες συνήθως είναι μεταξύ 3 και 5 mm από το ελεύθερο μήκος του. Αυτό μπορεί να γίνει με δαγκάνες. Για να μην συστρέφονται τα εξαρτήματα του δακτυλίου Ο- κατά τη συναρμολόγηση, πρέπει να λιπανθούν ελαφρά με κατάλληλο γράσο που δεν βασίζεται σε πετρέλαιο για ελαστομερή FKM.
Είναι πολύ σημαντικό να μην αφήσετε την αντλία να στεγνώσει κατά την αρχική εκκίνηση. Πριν από την ενεργοποίηση της αντλίας, ο θάλαμος στεγανοποίησης πρέπει να γεμίσει με υγρό διεργασίας ή καθαριστικό μέσο. Το μοτίβο λειτουργίας στις επιφάνειες στεγανοποίησης ρυθμίζεται κατά την πρώτη ώρα λειτουργίας, επομένως η διατήρηση σταθερών πραγμάτων κατά τη διάρκεια αυτού του διαλείμματος-στην περίοδο αυξάνει σημαντικά τη διάρκεια ζωής.
Συμβουλές αντιμετώπισης προβλημάτων και συντήρησης για μηχανικές σφραγίδες M3N M37G
Προσδιορισμός κοινών καταστάσεων αποτυχίας
Ανάλογα με τον τύπο της διαρροής, διαφορετικά συμπτώματα διαρροής υποδεικνύουν διαφορετικές αιτίες. Εάν οι τρύπες κλάματος συνεχίζουν να στάζουν, σημαίνει ότι η κύρια επιφάνεια σφράγισης έχει αποτύχει. Αυτό μπορεί να οφείλεται σε ζημιά σε ξηρή λειτουργία ή χημική επίθεση στα υλικά της όψης στεγανοποίησης. Μερικές φορές υπάρχει διαρροή κατά την εκκίνηση, πράγμα που σημαίνει ότι υπάρχει πρόβλημα με τη δευτερεύουσα στεγανοποίηση. Οι ελαστικοί δακτύλιοι Ο-μπορεί να έχουν υποστεί συμπίεση ή να έχουν διογκωθεί επειδή δεν λειτουργούν καλά με τις χημικές ουσίες. Η έντονη ροή στην αρχή που επιβραδύνεται σε λίγα λεπτά είναι συνήθως ένα σημάδι υπολειμμάτων στην επιφάνεια της στεγανοποίησης που καθαρίζονται κατά την περιστροφή.
Τα σχέδια φθοράς στο πρόσωπο δείχνουν προβλήματα με τις συνθήκες λειτουργίας. Ακόμη και η φθορά σε όλο το πλάτος του προσώπου σημαίνει ότι είναι σωστά ευθυγραμμισμένο και ψύχεται. Οι τοπικές ζώνες φθοράς δείχνουν ότι ο άξονας δεν είναι σωστά ευθυγραμμισμένος, κάτι που υπερβαίνει το αποδεκτό εύρος της φυσούνας. Οι ακτινικές ρωγμές, που είναι σημάδι θερμικής ρωγμής, συμβαίνουν όταν δεν υπάρχει αρκετή ψύξη ή όταν ο κινητήρας στεγνώνει για μικρό χρονικό διάστημα και η θερμοκρασία ανεβαίνει πάνω από 200 βαθμούς.
Πρωτόκολλα Προληπτικής Συντήρησης
Για σημαντικές αντλίες συντήρησης, οι τακτικές επιθεωρήσεις θα πρέπει να γίνονται κάθε τρεις έως έξι μήνες. Για αντλίες γενικής χρήσης, θα πρέπει να γίνονται μία φορά το χρόνο. Κατά τη λειτουργία, ελέγξτε τη θερμοκρασία του θαλάμου στεγανοποίησης. Οι ενδείξεις πάνω από 70 μοίρες στην επιφάνεια της πλάκας του αδένα σημαίνουν ότι δεν υπάρχει αρκετή ψύξη ή ότι υπάρχει υπερβολική πίεση προσώπου. Ελέγξτε την πίεση στο θάλαμο στεγανοποίησης. Θα πρέπει να παραμένει 0,1 έως 0,3 bar πάνω από την πίεση στο κουτί γέμισης, έτσι ώστε η ροή καθαρισμού να είναι σωστή.
Προσέχετε τα επίπεδα κραδασμών στο περίβλημα του ρουλεμάν. Οι ενδείξεις πάνω από 3mm/s RMS σημαίνουν ότι τα ρουλεμάν φθείρονται, κάτι που τελικά θα επηρεάσει την ικανότητα της τσιμούχας να λειτουργεί επειδή ο άξονας θα κινείται περισσότερο. Για να αποφευχθεί η καταστροφική αστοχία και η απώλεια υγρού, οι τσιμούχες θα πρέπει να αντικαθίστανται κάθε 18 έως 24 μήνες σε ανεπαρκές σέρβις ή κάθε 36 έως 48 μήνες σε υπηρεσία καθαρού νερού, ακόμα κι αν δεν υπάρχουν εμφανείς διαρροές.
Συστηματική Διαγνωστική Προσέγγιση
Για να καταλάβετε γιατί μια τσιμούχα δεν λειτουργεί, κοιτάξτε προσεκτικά τα εξαρτήματα που έχουν αφαιρεθεί. Ελέγξτε το πάχος της επιφάνειας σφράγισης που έχει απομείνει. Πρόσωπα που έχουν φθαρεί σε λιγότερο από το 50% του αρχικού τους πάχους σημαίνει ότι δεν είναι πλέον χρήσιμα. Συγκρίνετε το ελεύθερο μήκος του ελατηρίου με τις προδιαγραφές. Τα ελατήρια που συμπιέζονται κάτω από το 90% του αρχικού ελεύθερου μήκους τους δεν έχουν πλέον τάση. Ελέγξτε τα λαστιχένια μέρη για αλλαγές στη σκληρότητα (χρησιμοποιώντας σκληρόμετρο), πρήξιμο ή ρωγμές που μπορεί να σημαίνει ότι δεν λειτουργούν σωστά με χημικές ουσίες ή έχουν γεράσει.
Καταγράψτε τις μεταβλητές που υπήρχαν όταν συνέβη η αστοχία, όπως η θερμοκρασία, η πίεση και τυχόν πρόσφατες αλλαγές στη διαδικασία. Αυτές οι πληροφορίες βοηθούν να καταλάβουμε εάν η επιλογή του υλικού πρέπει να αλλάξει για να ταιριάζει στις πραγματικές συνθήκες σέρβις αντί για τις προδιαγραφές σχεδιασμού. Πολλές πρώιμες βλάβες προκαλούνται από τη χρήση της στεγανοποίησης εκτός της προβλεπόμενης περιοχής της, όχι από προβλήματα με τα εξαρτήματα.
Σύγκριση μηχανικών σφραγίδων M3N και M37G: Ποιο είναι το καλύτερο για την εφαρμογή σας;
Παραλλαγές σχεδίασης και λειτουργικές διαφορές
Ο αριθμός M3N αναφέρεται συνήθως σε σχέδιο μονάδας περιστροφής με κωνικό ελατήριο και εγκατάσταση που εξαρτάται από την κατεύθυνση, ενώ ο αριθμός M37G αναφέρεται σε σχέδιο σταθερού καθίσματος (κάθισμα G9 με τυπικές διαστάσεις). Αυτά τα ονόματα δεν αναφέρονται σε εντελώς διαφορετικούς τύπους σφραγίδων, αλλά μάλλον σε μέρη του ίδιου συστήματος σφραγίδων. Η κατανόηση αυτής της σχέσης στοιχείων θα σας βοηθήσει να συγκρίνετεm3n ισοδύναμο σφραγίδας προϊόντα από διαφορετικούς κατασκευαστές χωρίς να μπερδεύεστε σχετικά με τις προδιαγραφές.
Η κωνική μορφή ελατηρίου της περιστρεφόμενης μονάδας M3N της παρέχει περίπου 15–20% περισσότερη αξονική συμμόρφωση από τις επιλογές πολλαπλών-ελατηρίων. Αυτό το κάνει καλύτερο για καταστάσεις όπου ο άξονας πρέπει να λυγίσει πολύ ή να διασταλεί λόγω θερμότητας. Το κάθισμα M37G G9 έχει μια συγκεκριμένη γεωμετρία της ουράς και αντι{8}}προεξοχές περιστροφής που το καθιστούν συμβατό με τα τυπικά περιβλήματα αντλίας χωρίς την ανάγκη προσαρμοσμένης κατεργασίας.
Χαρακτηριστικά απόδοσης σε όλες τις εφαρμογές
Και τα δύο σχέδια δίνουν μέσο χρόνο μεταξύ συντήρησης (MTBM) από 24 έως 36 μήνες σε υπηρεσία καθαρού νερού σε θερμοκρασίες μεταξύ 20 και 60 βαθμούς και πιέσεις κάτω από 6 bar. Όταν εργάζεστε με ελαφριά χημικά διαλύματα που έχουν λιγότερα από 50 ppm αιωρούμενων στερεών, η σχεδίαση του ελατηρίου που δεν βουλώνει συνεχίζει να λειτουργεί όταν οι σφραγίδες πολλαπλών-ελατηρίων ενδέχεται να δημιουργήσουν εναποθέσεις. Ανεξάρτητα από το σχέδιο ελατηρίου που χρησιμοποιείται, οι λειαντικοί πολτοί χρειάζονται σκληρούς{10}}συνδυασμούς προσώπων (SiC έναντι SiC).
Οι διαφορές στις δυνατότητες θερμοκρασίας προκύπτουν στην επιλογή ελαστομερών και όχι στον μηχανικό σχεδιασμό. Η υψηλότερη θερμοκρασία που μπορούν να αντέξουν οι δευτερεύουσες σφραγίδες NBR είναι 100 μοίρες. Το EPDM μπορεί να χειριστεί 140 βαθμούς για υπηρεσία ζεστού νερού και το FKM μπορεί να χειριστεί 180 μοίρες για θερμικό λάδι ή χημικές χρήσεις σε υψηλές{5} θερμοκρασίες. Αποδεικνύεται ότι η επιλογή των σωστών ελαστομερών είναι πιο σημαντική από την επιλογή μεταξύ ονομάτων M3N και M37G.
Κόστος-Ανάλυση οφέλους για αποφάσεις προμηθειών
Οι τυπικές μονάδες μηχανικής σφράγισης m3n m37g κοστίζουν συνήθως 30 έως 40 τοις εκατό λιγότερο από τις επιλογές στεγανοποίησης φυσιγγίων, αλλά λειτουργούν εξίσου καλά σε ορισμένες περιπτώσεις. Η διατήρηση των τυπικών μεγεθών αξόνων και συνδυασμών υλικών για πολλούς τύπους αντλιών είναι ευκολότερη, επειδή ο σχεδιασμός είναι απλούστερος. Η εργασία εγκατάστασης εξακολουθεί να είναι πολύ χαμηλή σε σύγκριση με τα στεγανοποιητικά εξαρτήματα, τα οποία πρέπει να συναρμολογούνται κάθε εξάρτημα ξεχωριστά.
Ως επιλογή για πρωτότυπα σχέδια εξοπλισμού, η UTTOX προσφέρει εξοικονόμηση κόστους μέσω ανταγωνιστικής παραγωγής, ενώ εξακολουθεί να επιτρέπει εναλλάξιμες διαστάσεις. Εάν πρέπει να αντικαταστήσετε πολλές σφραγίδες ή να εργαστείτε με έναν OEM, κοιτάζονταςM37g ισοδύναμο σφραγίδαςεπιλογές από έμπειρους κατασκευαστές με τεκμηριωμένα συστήματα ποιότητας μπορούν να σας βοηθήσουν να παραμείνετε εντός του προϋπολογισμού σας χωρίς να θυσιάσετε την αξιοπιστία.
Πού και πώς να αγοράσετε μηχανικές σφραγίδες M3N M37G: Αξιόπιστοι προμηθευτές και συμβουλές προμηθειών
Κριτήρια Αξιολόγησης Προμηθευτών
Όταν αναζητάτε εξαρτήματα μηχανικής στεγανοποίησης m3n m37g για βιομηχανικές αντλίες, ο έλεγχος των κατασκευαστικών δυνατοτήτων έχει άμεση επίδραση στο πόσο αξιόπιστα θα είναι τα εξαρτήματα μακροπρόθεσμα. Οι αξιόπιστοι προμηθευτές διατηρούν την έγκριση ISO 9001 ως βασικό επίπεδο ποιοτικού ελέγχου και οι κορυφαίοι κατασκευαστές προσθέτουν συστήματα περιβαλλοντικής διαχείρισης ISO 14001. Ζητήστε απόδειξη ότι τα υλικά που χρησιμοποιούνται για τις επιφάνειες σφραγίδων και τα ελαστομερή είναι πιστοποιημένα. Για παράδειγμα, τα πιστοποιητικά καρβιδίου του πυριτίου θα πρέπει να περιλαμβάνουν αποτελέσματα δοκιμών σκληρότητας και λεπτομέρειες περιεκτικότητας σε άνθρακα.
Κατά την κατασκευή μηχανικών σφραγίδων, η γνώση κατασκευής είναι πολύ σημαντική. Οι εταιρείες που κατασκευάζουν σφραγίδες για 20 ή περισσότερα χρόνια έχουν γίνει καλύτερες σε ορισμένα σημαντικά βήματα, όπως το τύλιγμα, που κάνει τη σφραγίδα επίπεδη μέσα σε δύο φωτεινές ζώνες (0,000022 ίντσες) και το φινίρισμα της επιφάνειας κάτω από 0,2 μικρόμετρα Ra. Αυτοί οι παράγοντες επηρεάζουν την απόδοση της σφραγίδας πολύ περισσότερο από τα απλά σχέδια σχεδιασμού.
Στρατηγικές προμηθειών για αγοραστές B2B
Η ρύθμιση σχεδίων διαχειριζόμενου αποθέματος (VMI) από προμηθευτή-είναι ένας καλός τρόπος για τους κατασκευαστές OEM που τοποθετούν σφραγίδες στα συγκροτήματα αντλιών να βεβαιωθούν ότι η διαθεσιμότητα των ανταλλακτικών ταιριάζει με τα χρονοδιαγράμματα παραγωγής τους. Οι διανομείς που συνεργάζονται με την αγορά σέρβις μπορούν να επωφεληθούν από τη διατήρηση τυποποιημένων ζευγών υλικών με μεγέθη αξόνων που χρησιμοποιούνται συχνά (25 mm, 30 mm και 38 mm) σε απόθεμα. Μπορούν επίσης να αποκτήσουν μεγαλύτερα μεγέθη μέσα σε 48 έως 72 ώρες.
Όταν υπογράφετε μια συμφωνία μαζικής αγοράς, η τιμή συνήθως μειώνεται κατά 12–18% για κάθε 500 μονάδες που αγοράζετε κάθε χρόνο. Μπορείτε να λάβετε ακόμη μεγαλύτερες εκπτώσεις εάν δεσμευτείτε να αγοράσετε για περισσότερο από ένα χρόνο. Οι όροι πληρωμής εξαρτώνται από τον πωλητή. Γνωστές επωνυμίες μπορεί να προσφέρουν Net 30–60 σε εγκεκριμένους αγοραστές, ενώ οι νεότερες εταιρείες μπορεί να χρειαστούν κάποια χρήματα εκ των προτέρων. Κοιτάξτε το συνολικό κόστος της προσγείωσης, το οποίο περιλαμβάνει το φορτίο. Δεδομένου ότι οι συσκευασίες σφραγίδων ζυγίζουν συνήθως μεταξύ 0,3 κιλά και 0,8 κιλά η καθεμία, μπορούν να αποσταλούν φθηνά από τακτικές μεταφορικές εταιρείες.
Μετριασμός Κινδύνου Εφοδιαστικής Αλυσίδας
Με μεθόδους διπλής προμήθειας, μπορείτε να διατηρήσετε τα πρότυπα ποιότητας ακόμα και αν ένας πωλητής πέσει. Όταν αναζητάτε δευτερεύοντες προμηθευτές ισοδύναμων εξαρτημάτων σφράγισης m37g, δεν αρκεί να ελέγχετε απλώς τις διαστάσεις. θα πρέπει επίσης να ελέγξετε τη συμβατότητα των εξαρτημάτων με τον πραγματικό εξοπλισμό αντλίας. Η απόδοση της σφράγισης βασίζεται σε μικρές λεπτομέρειες όπως η ανοχή φορτίου ελατηρίου, η επίπεδη επιφάνεια και η σύνθεση της ελαστομερούς ένωσης. Αυτά μπορεί να διαφέρουν μεταξύ των κατασκευαστών, ακόμη και αν τα σχέδια είναι τα ίδια.
Οι χρόνοι παράδοσης από Ασιάτες κατασκευαστές είναι συνήθως μεταξύ 4 και 6 εβδομάδων για τυπικά είδη και μεταξύ 8 και 12 εβδομάδων για προσαρμοσμένους συνδυασμούς υλικών. Οι πωλητές της Ευρώπης και της Βόρειας Αμερικής διατηρούν συνήθως μεγαλύτερα αποθέματα τελικών προϊόντων, γεγονός που επιτρέπει την παράδοση τυπικών διαμορφώσεων σε μία έως δύο εβδομάδες. Η εξοικονόμηση κόστους από προμηθευτές με μεγαλύτερους χρόνους παράδοσης θα πρέπει να σταθμίζεται έναντι του κόστους διατήρησης του αποθέματος ασφαλείας σε ετοιμότητα για προστασία από αλλαγές στην προσφορά.
Σύναψη
Αυτόm3n m37g μηχανική τσιμούχαέχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα για να εμποδίζει το νερό, τα χημικά και άλλα βιομηχανικά υγρά να εισέρχονται σε φυγοκεντρικές αντλίες. Λειτουργεί καλά και είναι εύκολο να το αποκτήσετε. Γνωρίζοντας πώς λειτουργεί το κωνικό ελατήριο, ποια υλικά να χρησιμοποιήσετε και πώς να το τοποθετήσετε σωστά, βοηθά τις ομάδες επισκευής να αξιοποιήσουν στο έπακρο το ελατήριο και να περιορίσουν στο ελάχιστο τις απρογραμμάτιστες διακοπές λειτουργίας. Οι κατασκευαστές OEM και οι χονδρέμποροι μπορούν να έχουν περισσότερες επιλογές αγοράς χωρίς να θυσιάζουν την ακεραιότητα του συστήματος όταν γνωρίζουν ότι τα πρωτότυπα σχέδια εξοπλισμού και οι εναλλακτικές λύσεις ποιότητας μπορούν να χρησιμοποιηθούν εναλλακτικά. Τα ανταλλακτικά θα λειτουργούν αξιόπιστα σε μια σειρά εργασιακών καταστάσεων, εφόσον ο προμηθευτής αξιολογείται σωστά, με έμφαση στην εμπειρία κατασκευής και την ποιοτική γραφειοκρατία. Η ικανότητα της σφραγίδας να αυτοπροσαρμόζεται-και τα τυπικά μεγέθη της συνεχίζουν να υποστηρίζουν καλές πρακτικές επισκευής σε ένα ευρύ φάσμα πληθυσμών αντλιών σε όλο τον κόσμο.
FAQ
1. Ποιες συνθήκες λειτουργίας ταιριάζουν στη μηχανική σφράγιση m3n m37g;
Οι καλύτερες συνθήκες για αυτές τις στεγανοποιήσεις είναι πιέσεις έως 10 bar, θερμοκρασίες μεταξύ -20 βαθμών και +180 βαθμών (ανάλογα με το ελαστομερές υλικό) και ταχύτητες άξονα μικρότερες από 15 m/s. Λειτουργούν καλά με καθαρό νερό, ελαφριά χημικά διαλύματα και υγρά που δεν έχουν πολλά λειαντικά μέσα. Για χρήσεις που χρειάζονται υψηλότερες πιέσεις, ακραίες θερμοκρασίες ή χημικές ουσίες που είναι πολύ τοξικές, μπορεί να χρειαστείτε διαφορετικά σχέδια σφραγίδων που χρησιμοποιούν καλύτερα υλικά.
2. Πόσο συχνά πρέπει να γίνεται συντήρηση για να αποφευχθεί η αστοχία της στεγανοποίησης;
Οι αντλίες κρίσιμης διεργασίας θα πρέπει να επιθεωρούνται κάθε τρεις έως έξι μήνες, ενώ οι αντλίες γενικής χρήσης χρειάζεται να επιθεωρούνται μόνο μία φορά το χρόνο. Οι απροσδόκητες βλάβες μπορούν να αποφευχθούν αντικαθιστώντας τα εξαρτήματα κάθε 18 έως 24 μήνες για καθαρό σέρβις ή κάθε 36 έως 48 μήνες για καθαρό σέρβις υγρών. Κατά τη διάρκεια των τακτικών επιθεωρήσεων της αντλίας, ελέγχετε τη θερμοκρασία του θαλάμου στεγανοποίησης και αναζητήστε διαρροές στις οπές κλάματος. Η διατήρηση της σωστής ροής του ψυκτικού υγρού και η αποφυγή ξηρής λειτουργίας θα αυξήσει σημαντικά τη διάρκεια ζωής πολύ πέρα από αυτό που αναμένεται συνήθως.
3. Μπορούν τα εξαρτήματα M3N και M37G να ανταλλάσσονται μεταξύ των κατασκευαστών;
Οι κατασκευαστές ποιότητας που ακολουθούν τα πρότυπα DIN 24960 μπορούν να κατασκευάσουν εξαρτήματα που ταιριάζουν μεταξύ τους ως προς το μέγεθος, αλλά η δοκιμή απόδοσης εξακολουθεί να είναι απαραίτητη. Ακόμα κι αν οι εξωτερικές μετρήσεις είναι οι ίδιες, η αποτελεσματικότητα στεγανοποίησης επηρεάζεται από το πόσο επίπεδη είναι η επιφάνεια σφράγισης, τα χαρακτηριστικά φορτίου ελατηρίου και οι συνθέσεις ελαστομερούς ένωσης. Παρόλο που η σειρά προϊόντων UTTOX είναι εναλλάξιμη με-γνωστά σχέδια, είναι φθηνότερη επειδή κατασκευάζεται με αποτελεσματικές μεθόδους που έχουν αναπτυχθεί εδώ και τριάντα χρόνια κατασκευής σφραγίδων.
Συνεργαστείτε με την Uttox για αξιόπιστη προμήθεια μηχανικών σφραγίδων M3N M37G
Προσφορές Uttox δοκιμασμένες-και-αληθινές m3n m37g μηχανική τσιμούχαλύσεις και δραστηριοποιείται εδώ και 30 χρόνια, βοηθώντας κατασκευαστές OEM, ομάδες υποστήριξης και βιομηχανικούς διανομείς σε περισσότερες από 50 χώρες. Τα σχέδιά μας με κυλινδρικά ελατήρια στεγανοποίησης είναι λιγότερο δαπανηρές επιλογές για επωνυμίες- υψηλής ποιότητας που εξακολουθούν να λειτουργούν καλά και μπορούν να χρησιμοποιηθούν με άλλα εξαρτήματα του ίδιου μεγέθους. Μπορούμε να καλύψουμε όλες τις αγοραστικές σας ανάγκες, από επείγουσες αντικαταστάσεις έως έργα ενοποίησης-ΟΕΜ μεγάλης κλίμακας, χάρη στο μεγάλο μας απόθεμα που μας επιτρέπει να αποστέλλουμε κοινές ρυθμίσεις την ίδια μέρα και την ικανότητά μας να προσαρμόζουμε προϊόντα για συγκεκριμένες χρήσεις.
Η έμπειρη τεχνική ομάδα μας μπορεί να σας βοηθήσει να επιλέξετε τους καλύτερους συνδυασμούς υλικών για τις συγκεκριμένες συνθήκες λειτουργίας σας και να σας δώσει δωρεάν συμβουλές εφαρμογής. Τα πρωτόκολλα διασφάλισης ποιότητας διασφαλίζουν ότι οι προδιαγραφές κάθε παρτίδας παραγωγής είναι οι ίδιες. Μπορείτε να μιλήσετε για τις ανάγκες σας για μια πηγή μηχανικής σφράγισης m3n m37g στο info@uttox.com, να λάβετε πλήρεις τεχνικές προδιαγραφές ή να λάβετε μαζικές τιμές για έργα που πρόκειται να κάνετε. Επισκεφτείτε τη διεύθυνση www.uttox.com για να δείτε τον πλήρη κατάλογό μας με σφραγίδες και να λάβετε οδηγούς εγκατάστασης που θα σας βοηθήσουν να κάνετε καλύτερη συντήρηση.
Αναφορές
1. Mechanical Seals: Design and Application in Rotating Equipment, Τρίτη Έκδοση. Τεχνικός Τύπος, 2018.
2. DIN 24960: Μηχανικές σφραγίδες - Κύριες Διαστάσεις, Ονομασία και Κωδικοί Υλικών. Γερμανικό Ινστιτούτο Τυποποίησης, 2016.
3. Τεχνολογία Βιομηχανικής Αντλίας: Οδηγίες επιλογής, εγκατάστασης και συντήρησης. Μηχανικές Εκδόσεις, 2020.
4. Υλικά προσώπου σφραγίδων: Τριβολογικές ιδιότητες και κριτήρια επιλογής για εφαρμογές διεργασιών. Materials Engineering Journal, τόμος. 45, 2019.
5. ISO 3069: Τέλος-Φυγοκεντρικές αντλίες αναρρόφησης - Διαστάσεις κοιλοτήτων για μηχανικές σφραγίδες. Διεθνής Οργανισμός Τυποποίησης, 2017.
6. Μηχανική Αξιοπιστίας στον Περιστρεφόμενο Εξοπλισμό: Ανάλυση Απόδοσης Μηχανικής Σφραγίδας. Industrial Maintenance Quarterly, 2021.
