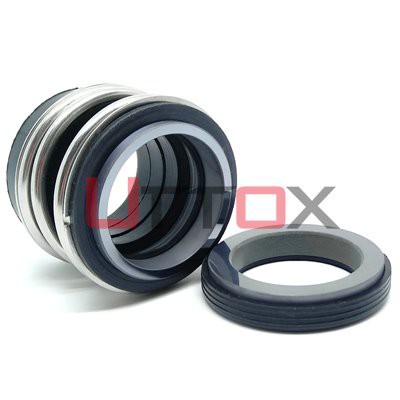

Ισοδύναμο με:

● Eagle Burgmann MG1/MG12/MG13

● Aesseal B02/B012/B013

● Vulcan 191/192/193

Όρια λειτουργίας:

● Θερμοκρασία: -20 βαθμός - +200 βαθμός

● Πίεση: λιγότερο από ή ίσο με 16bar

● ταχύτητα: λιγότερο από ή ίσο με 10m/s

● Μέγεθος άξονα: 12mm-120mm

Υλικά:

● Δαχτυλίδια σφράγισης: άνθρακας ρητίνης, αντιμονίου άνθρακα, SIC, SSIC, καρβίδιο βολφραμίου

● Elastomer: Viton, EPDM, NBR, FFKM, AFLAS

● Μεταλλικό μέρος: SS304, SS316

Συναρμολόγηση DWG:

Διαστάσεις (mm):

D1	D2	D6	D7	D3	L1	L12	L13	L5	L6	L7	L8	L9	L10	L12	L14	L15	L16	L28	D11	D12	D8
10	15.7	17	21	22.5	14.5	25.9	33.4	1.5	4	8.5	17.5	10	7.5	7.5	6.6	1.2	3.8	6.6	15.5	19.2	3
12	17.7	19	23	25	15	25.9	33.4	1.5	4	8.5	17.5	10	7.5	6.5	5.6	1.2	3.8	6.6	17.5	21.6	3
14	19.7	21	25	28.5	17	28.4	33.4	1.5	4	8.5	17.5	10	7.5	6.5	5.6	1.2	3.8	6.6	20.5	24.6	3
15	20.8	–	–	28.5	17	28.4	33.4	–	-	–	–	–	–	7.5	6.6	1.2	3.8	–	20.5	24.6	-
16	21	23	27	28.5	17	28.4	33.4	1.5	4	8.5	17.5	10	7.5	8.5	7.5	1.5	5	6.6	22	28	3
18	23.7	27	33	32	19.5	30	37.5	2	5	9	19.5	11.5	8.5	9	8	1.5	5	7.5	24	30	3
19	26.7	–	–	37	21.5	30	37.5	–	-	–	–	–	–	–	–	–	–	–	–	–	-
20	26.7	29	35	37	21.5	30	37.5	2	5	9	19.5	11.5	8.5	8.5	7.5	1.5	5	7.5	29.5	35	3
22	27.7	31	37	37	21.5	30	37.5	2	5	9	19.5	11.5	8.5	8.5	7.5	1.5	5	7.5	29.5	35	3
24	31.2	33	39	42.5	22.5	32.5	42.5	2	5	9	19.5	11.5	8.5	8.5	7.5	1.5	5	7.5	32	38	3
25	31.2	34	40	42.5	23	32.5	42.5	2	5	9	19.5	11.5	8.5	8.5	7.5	1.5	5	7.5	32	38	3
28	35	37	43	49	26.5	35	42.5	2	5	9	19.5	11.5	8.5	10	9	1.5	5	7.5	36	42	3
30	37	39	45	49	26.5	35	42.5	2	5	9	19.5	11.5	8.5	11.5	10.5	1.5	5	7.5	39.2	45	3
32	40.2	42	48	53.5	27.5	35	47.5	2	5	9	19.5	11.5	8.5	11.5	10.5	1.5	5	7.5	42.2	48	3
33	40.2	42	48	53.5	27.5	35	47.5	2	5	9	19.5	11.5	8.5	12	11	1.5	5	7.5	44.2	50	3
35	43.2	44	50	57	28.5	35	47.5	2	5	9	19.5	11.5	8.5	12	11	1.5	5	7.5	46.2	52	3
38	46.2	49	56	59	30	36	46	2	6	9	22	14	10	11.3	10.3	1.5	5	9	49.2	55	4
40	48.8	51	58	62	30	36	46	2	6	9	22	14	10	11.8	10.8	1.5	5	9	52.2	58	4
42	51.8	–	–	65.5	30	36	51	–	-	–	–	–	–	13.2	12	2	6	–	–	–	-
43	51.8	54	61	65.5	30	36	51	2	6	9	22	14	10	13.2	12	2	6	9	53.3	62	4
45	53.8	56	63	68	30	36	51	2	6	9	22	14	10	12.8	11.6	2	6	9	55.3	64	4
48	56.8	59	66	70.5	30.5	36	51	2	6	9	22	14	10	12.8	11.6	2	6	9	59.7	68.4	4
50	58.8	62	70	74	30.5	38	50.5	2.5	6	9	23	15	10.5	12.8	11.6	2	6	9.5	60.8	69.3	4
53	62.2	65	73	78.5	33	36.5	59	2.5	6	9	23	15	12	13.5	12.3	2	6	11	63.8	72.3	4
55	64.2	67	75	81	35	36.5	59	2.5	6	9	23	15	12	14.5	13.3	2	6	11	66.5	75.4	4
58	67.2	70	78	85.5	37	41.5	59	2.5	6	9	23	15	12	14.5	13.3	2	6	11	69.5	78.4	4
60	70	72	80	88.5	38	41.5	59	2.5	6	9	23	15	12	14.5	13.3	2	6	11	71.5	80.4	4
65	75	77	85	93.5	40	41.5	69	2.5	6	9	23	15	12	14.2	13	2	6	11	76.5	85.4	4
68	78	81	90	96.5	40	41.2	68.7	2.5	7	9	26	18	12.5	14.9	13.7	2	6	11.3	82.7	91.5	4
70	80	83	92	99.5	40	48.7	68.7	2.5	7	9	26	18	12.5	14.2	13	2	6	11.3	83	92	4
75	85.5	88	97	107	40	48.7	68.7	2.5	7	9	26	18	12.5	15.2	14	2	6	11.3	90.2	99	4
80	90.5	95	105	112	40	48	78	3	7	9	26.2	18.2	13	16.2	15	2	6	12	95.2	104	4
85	96	100	110	120	41	46	76	3	7	9	26.2	18.2	15	16	14.8	2	6	14	100.2	109	4
90	102	105	115	127	45	51	76	3	7	9	26.2	18.2	15	16	14.8	2	6	14	105.2	114	4
95	107	110	120	132	46	51	76	3	7	9	25.2	17.2	15	17	15.8	2	6	14	111.6	120.3	4
100	112	115	125	137	47	51	76	3	7	9	25.2	17.2	15	17	15.8	2	6	14	114.5	123.3	4

Σχετική εισαγωγή

Η σημασία της χρήσης τεχνολογίας μηχανικής σφράγισης υγρού: η μηχανική σφράγιση υγρού που χρησιμοποιείται στις εφαρμογές μηχανικής παραγωγής, ειδικά στον κλάδο των διεργασιών, αντιμετωπίζει γενικά τον κίνδυνο διαρροής. Η διαρροή δεν θα προκαλέσει μόνο ενεργειακά απόβλητα, απώλεια υλικού, ρύπανση του περιβάλλοντος, αλλά και προκαλεί πυρκαγιές, προκαλεί εκρήξεις και θέτουν άμεσα σε κίνδυνο την προσωπική ασφάλεια. Αν και οι μηχανικές σφραγίδες είναι μικρές, καθορίζουν την ασφάλεια, την αξιοπιστία και την ανθεκτικότητα των μηχανημάτων και του εξοπλισμού. Ειδικά για τα μηχανήματα και τον εξοπλισμό των πετροχημικών επιχειρήσεων, τα περισσότερα από τα μέσα που αντιμετωπίζονται είναι διαβρωτικά, τοξικά ή εύφλεκτα και εκρηκτικά, συνοδευόμενα από σχετικά υψηλή πίεση και θερμοκρασία. Μόλις διαρρεύσει, συχνά θα προκαλέσει σημαντικά ατυχήματα.

Μπορεί να φανεί ότι η τεχνολογία μηχανικής σφράγισης υγρών δεν είναι μόνο ένα αποτελεσματικό μέσο για την επίλυση της διαρροής των μηχανημάτων και του εξοπλισμού για την επίτευξη ασφαλούς παραγωγής, αλλά και μια εγγύηση για την εξοικονόμηση πόρων και την προστασία του περιβάλλοντος, το οποίο έχει προσελκύσει ευρεία προσοχή από όλες τις χώρες του κόσμου.
