Ισοδυναμεί με:
● John Crane Type 21
Όρια λειτουργίας:
● Θερμοκρασία: -30℃ - +120℃
● Πίεση：≤ 10bar
● Ταχύτητα: ≤ 15m/s
● Μέγεθος άξονα: 0,5” - 3”
Υλικά:
● Δακτύλιοι στεγανοποίησης: A,B,Q1/12,Q2/22, U1/12,U2/22
● Ελαστομερές: VITON, EPDM, NBR
● Μεταλλικό εξάρτημα: SS304

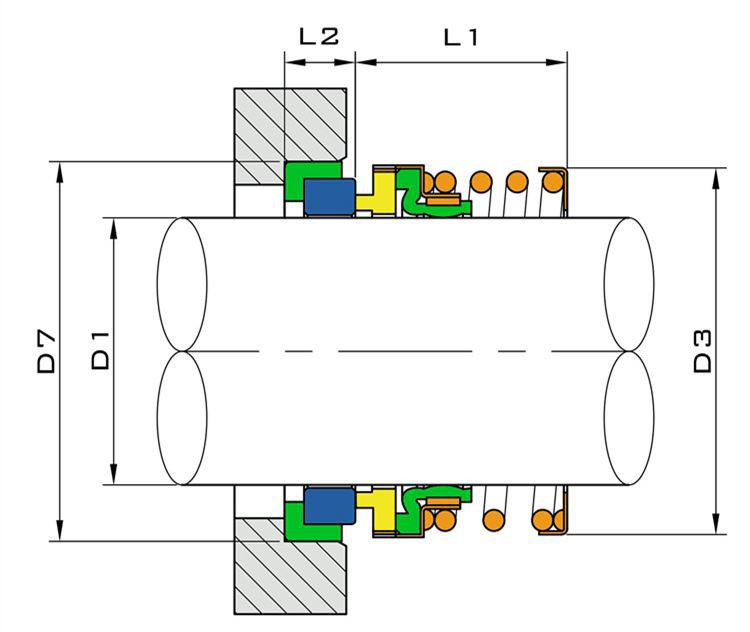

Συναρμολόγηση Dwg:
Διαστάσεις (mm):
| D1 | D3 | D7 | L1 | L2 |
| 0.5 | 23.9 | 25.4 | 20.62 | 7.93 |
| 0.625 | 26.7 | 31.75 | 22.22 | 10.28 |
| 0.75 | 31.1 | 34.93 | 22.22 | 10.28 |
| 0.875 | 33.4 | 38.1 | 23.8 | 10.28 |
| 1 | 43.2 | 41.28 | 25.4 | 11.1 |
| 1.125 | 46.3 | 44.44 | 26.97 | 11.1 |
| 1.25 | 49.4 | 47.63 | 26.97 | 11.1 |
| 1.375 | 52.6 | 50.8 | 28.58 | 11.1 |
| 1.5 | 55.8 | 53.98 | 28.58 | 11.1 |
| 1.625 | 62.2 | 60.33 | 34.93 | 12.7 |
| 1.75 | 66 | 63.5 | 34.93 | 12.7 |
| 1.875 | 66.6 | 66.68 | 38.1 | 12.7 |
| 2 | 73 | 69.85 | 38.1 | 12.7 |
| 2.125 | 73.3 | 76.2 | 42.88 | 14.28 |
| 2.25 | 78.4 | 79.38 | 42.88 | 14.28 |
| 2.375 | 82 | 82.55 | 46.02 | 14.28 |
| 2.5 | 84.9 | 85.73 | 46.02 | 14.28 |
| 2.625 | 88.4 | 85.73 | 49.2 | 15.9 |
| 2.75 | 92.6 | 88.9 | 49.2 | 15.9 |
| 2.875 | 94.85 | 95.25 | 52.37 | 15.9 |
| 3 | 101.9 | 98.43 | 52.37 | 15.9 |
*Σχετική Εισαγωγή*
Απαιτήσεις για μηχανικές σφραγίδες σε εφαρμογές μηχανικής:
(1) Αξιόπιστη στεγανοποίηση και λιγότερη διαρροή. Τα περισσότερα από τα υλικά που παράγονται στις πετροχημικές και χημικές βιομηχανίες είναι εύφλεκτα, εύφλεκτα και εκρηκτικά υλικά. Η διαρροή δεν θα προκαλέσει μόνο οικονομικές απώλειες, αλλά θα προκαλέσει και προσωπική δηλητηρίαση και περιβαλλοντική ρύπανση. Επομένως, απαιτείται η στεγανοποίηση των στεγανοποιήσεων να είναι αξιόπιστη, να έχει μικρή διαρροή και να είναι αξιόπιστη. Σίγουρος.
(2) Οι σφραγίδες πρέπει να έχουν συγκεκριμένη διάρκεια ζωής. Για να εξασφαλιστεί η συνεχής παραγωγή και να μειωθεί το κόστος, οι σφραγίδες πρέπει να έχουν μια ορισμένη διάρκεια ζωής και η γενική διάρκεια ζωής πρέπει να είναι τουλάχιστον ένας κύκλος παραγωγής (περισσότερο από ένα έτος).
(3) Αντοχή στη διάβρωση. Το μεγαλύτερο μέρος της πετροχημικής και χημικής παραγωγής είναι διαβρωτικά μέσα. Η διάβρωση θα μειώσει τη διάρκεια ζωής και θα μειώσει την ακρίβεια επεξεργασίας και την απόδοση σφράγισης της επιφάνειας σφράγισης. Επομένως, η σφράγιση πρέπει να είναι ανθεκτική στη διάβρωση του μέσου.
(4) Εύκολο στην εγκατάσταση και προσαρμογή. Αυτό είναι ακόμη πιο σημαντικό όσον αφορά το τρέχον τεχνικό επίπεδο του προσωπικού συντήρησης στην επιχείρηση. Μερικές φορές το προσωπικό συντήρησης δεν είναι εξοικειωμένο με τη νέα τεχνολογία και αποτυγχάνει να επιτύχει τα αναμενόμενα αποτελέσματα.
(5) Υπάρχουν διάφοροι τύποι σφραγίδων, οι οποίοι επιλέγονται εύκολα. Για να ικανοποιηθούν οι διάφορες απαιτήσεις της βιομηχανικής παραγωγής για σφράγιση, θα πρέπει να υπάρχει μια συνδυασμένη δομή σφράγισης με πολλαπλές δομές, πολλαπλά υλικά ή πολλαπλούς συνδυασμούς στεγανοποίησης.
(6) Η τιμή είναι φθηνή. Οποιαδήποτε σφραγίδα μπορεί εύκολα να προωθηθεί και να εφαρμοστεί στην παραγωγή σε χαμηλή τιμή. Δεδομένου ότι τα περισσότερα από τα εξαρτήματα στεγανοποίησης είναι ευάλωτα μέρη, θα πρέπει να διασφαλιστεί ότι είναι εναλλάξιμα για να πραγματοποιηθεί η γενίκευση, η τυποποίηση και η σειριοποίηση των εξαρτημάτων.
