Όρια λειτουργίας:

● Θερμοκρασία: -20℃ - +230℃

● Πίεση：≤ 12bar

● Ταχύτητα: ≤ 25m/s

● Μέγεθος άξονα: 20mm - 100mm

Υλικά:

● Δακτύλιοι στεγανοποίησης: A,B,Q1/12,Q2/22, U1/12,U2/22

● Ελαστομερές: VITON, EPDM, NBR, FFKM, AFLAS

● Μεταλλικό εξάρτημα: SS304, SS316, Duplex, Hastelloy C

Συναρμολόγηση Dwg:

Διάσταση (mm):

D	D3	D2	D7	L1	L2	L3
20	34	36	42	18	23	35
22	36	38	44	18	23	35
24	38	40	46	18	23	35
25	39	41	47	18	23	35
28	42	44	50	18	23	35
30	44	46	52	18	23	35
32	46	48	54	18	23	35
33	47	49	55	18	23	35
35	49	51	57	18	23	35
38	54	58	64	20	25	38
40	56	60	66	20	25	38
42	58	62	68	20	25	38
43	59	63	69	20	25	38
45	61	65	71	20	25	38
48	64	68	74	20	25	38
50	66	70	76	20	25	39
53	69	73	79	20	25	40
55	71	75	81	20	25	40
58	76	83	89	22	28	41
60	78	85	91	22	28	41
62	80	87	93	22	28	41
63	81	88	94	22	28	41
65	83	90	96	22	28	41
68	86	93	99	24	30	41
70	90	95	101	24	30	42
75	95	4	110	24	30	42
80	100	109	115	25	31	42
85	105	114	120	25	31	43
90	110	119	125	25	31	45
95	115	124	130	25	31	45
100	121	129	135	25	31	45

Σχετική Εισαγωγή

Μηχανικές στεγανοποιήσεις για αντλίες: συμπεριλαμβανομένων διαφόρων φυγόκεντρων αντλιών ενός σταδίου, φυγοκεντρικών αντλιών πολλαπλών σταδίων, αντλιών vortex, βιδωτών αντλιών, αντλιών κενού και διαφόρων αντλιών νερού ψύξης κινητήρων εσωτερικής καύσης, όπως αυτοκίνητα, τρακτέρ και ντίζελ ατμομηχανές. Διάφορες αντλίες σε πλοία και πλοία πρέπει επίσης να χρησιμοποιηθούν Για τη μηχανική στεγανοποίηση.

Δημοφιλείς Ετικέτες: 606 μηχανική σφραγίδα, Κίνα, προμηθευτές, κατασκευαστές, εργοστάσιο, προσαρμοσμένη, αγορά, ποιότητα, τιμοκατάλογος, προσφορά, χαμηλή τιμή, κατασκευασμένο στην Κίνα

D	D3	D2	D7	L1	L2	L3
20	34	36	42	18	23	35
22	36	38	44	18	23	35
24	38	40	46	18	23	35
25	39	41	47	18	23	35
28	42	44	50	18	23	35
30	44	46	52	18	23	35
32	46	48	54	18	23	35
33	47	49	55	18	23	35
35	49	51	57	18	23	35
38	54	58	64	20	25	38
40	56	60	66	20	25	38
42	58	62	68	20	25	38
43	59	63	69	20	25	38
45	61	65	71	20	25	38
48	64	68	74	20	25	38
50	66	70	76	20	25	39
53	69	73	79	20	25	40
55	71	75	81	20	25	40
58	76	83	89	22	28	41
60	78	85	91	22	28	41
62	80	87	93	22	28	41
63	81	88	94	22	28	41
65	83	90	96	22	28	41
68	86	93	99	24	30	41
70	90	95	101	24	30	42
75	95	4	110	24	30	42
80	100	109	115	25	31	42
85	105	114	120	25	31	43
90	110	119	125	25	31	45
95	115	124	130	25	31	45
100	121	129	135	25	31	45

D	D3	D2	D7	L1	L2	L3
20	34	36	42	18	23	35
22	36	38	44	18	23	35
24	38	40	46	18	23	35
25	39	41	47	18	23	35
28	42	44	50	18	23	35
30	44	46	52	18	23	35
32	46	48	54	18	23	35
33	47	49	55	18	23	35
35	49	51	57	18	23	35
38	54	58	64	20	25	38
40	56	60	66	20	25	38
42	58	62	68	20	25	38
43	59	63	69	20	25	38
45	61	65	71	20	25	38
48	64	68	74	20	25	38
50	66	70	76	20	25	39
53	69	73	79	20	25	40
55	71	75	81	20	25	40
58	76	83	89	22	28	41
60	78	85	91	22	28	41
62	80	87	93	22	28	41
63	81	88	94	22	28	41
65	83	90	96	22	28	41
68	86	93	99	24	30	41
70	90	95	101	24	30	42
75	95	4	110	24	30	42
80	100	109	115	25	31	42
85	105	114	120	25	31	43
90	110	119	125	25	31	45
95	115	124	130	25	31	45
100	121	129	135	25	31	45

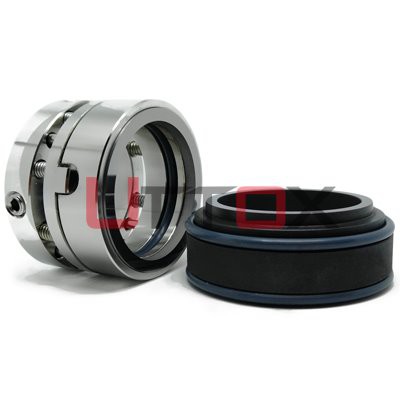

606 Μηχανική σφραγίδα
